看不见的基础设施——无线、电磁波与我们依赖的世界

• 诞生原理：当电荷（如电子）发生加速运动（振荡）时，会产生波动的电场。根据麦克斯韦方程组，变化的电场会激发出磁场，而变化的磁场又会激发出电场。

• 自给自足：这种“左手拉右手”的机制让电磁波能够脱离波源，在空间中独立传播。

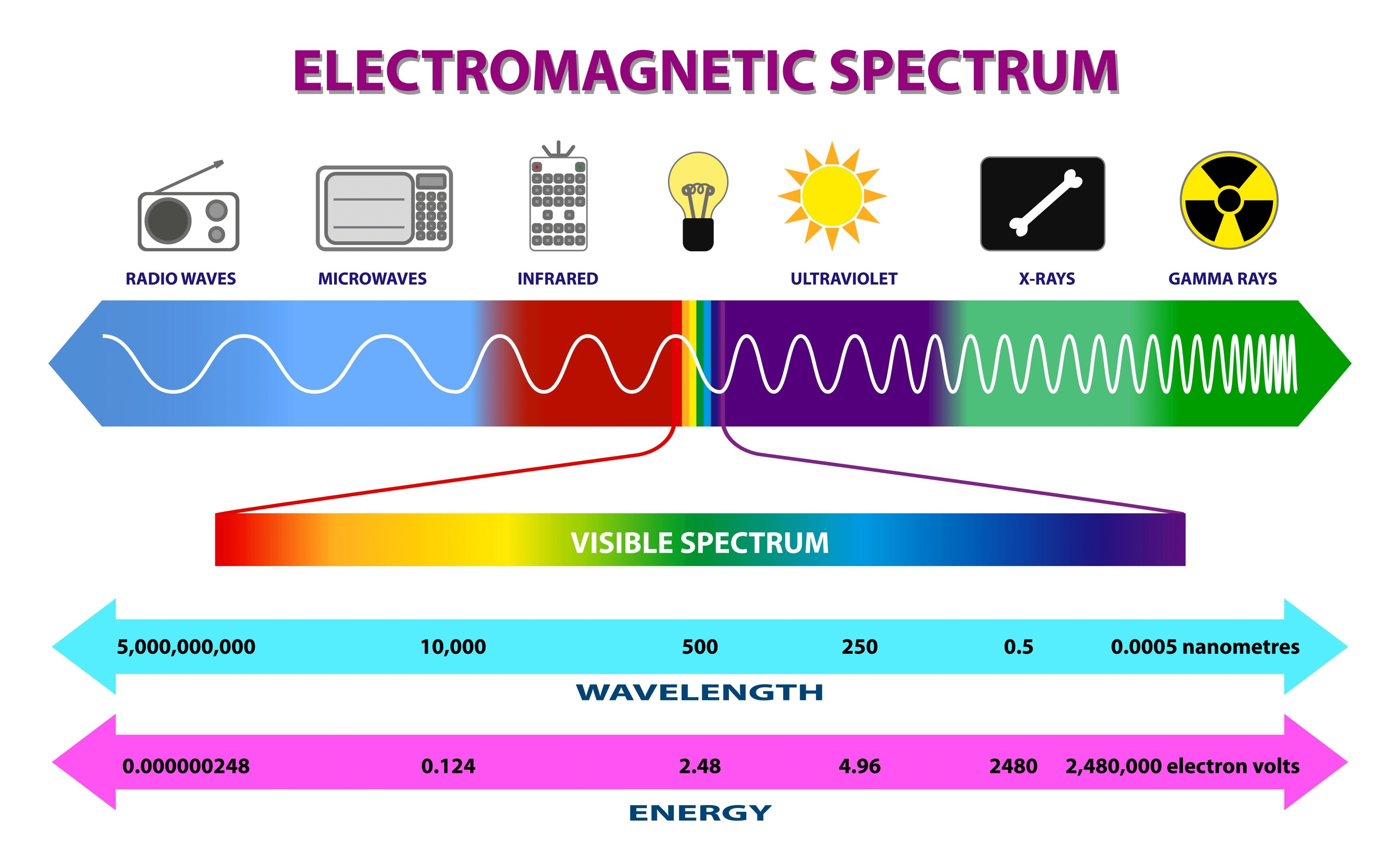

1. 波长与频率的关系：

1. c：光速（约3×108m/s）。

2. λ（波长）：波峰到波峰的距离。

3. ν（频率）：每秒振动的次数。

4. 结论：在真空中光速不变，波长越长，频率越低；反之亦然。

2. 能量与频率的关系：

1. E：单个光子的能量。

2. h：普朗克常数。

3. 结论：频率越高，单个光子的能量就越大。 ---

      “质”与“量”的区别：

• 频率决定了单个光子的动能（质）。

• 波强（强度/振幅）只决定了光子的数量（量）。

       决定性影响：

• 电离能力：只有频率足够高（如紫外线以上）的光子，能量才大到足以撞击出原子中的电子，造成细胞损伤或化学变化。这被称为电离辐射。

• 光电效应：即使你用极强的红光（低频）照射金属，也无法激发出电子；但即使是很微弱的紫光（高频），也能瞬间激发电子。

      频率决定了它能“做什么”（比如穿透墙壁或杀死细胞），而波强只决定了它“做多少”。

1. 不需要介质：机械波（如声波）需要空气或水来传递，但电磁波在真空中传播最快。它本质上是电磁场这种“物质”本身的波动。

2. 自感应循环：根据麦克斯韦理论，电磁波的传播是一个动态互感过程：

• 变化的电场→产生磁场；

• 产生的磁场又是变化的→进一步产生电场。

• 这个过程在空间中以光速向外推进，且电场方向、磁场方向、传播方向三者两两垂直。

• 物理定义：国际电信联盟（ITU）将其定义为频率在3,000GHz （3 THz）以下，且在空间中传播而无需人工波导的电磁波。

• 传播特性：它可以绕过障碍物（衍射），可以穿透大气层，有些波段甚至能通过电离层反射实现全球通信。

• 用途：它是广播、电视、手机通讯（2G/3G/4G/5G）、WiFi、雷达、卫星导航的共同载体。

• 物理排他性（干扰）：如果两个人在同一个地方使用相同的频率发送信号，信号就会相互干扰，导致谁也听不清。这就像两条船在同一片水域激起水波，波纹叠加会乱作一团。

• 技术优劣性：并不是所有频段都好用。

• 低频（黄金频段）：覆盖广、穿透力强，但带宽窄（能传的数据少）。

• 高频（如毫米波）：带宽极大，但传输距离短，由于容易被雨水甚至叶子遮挡，建设成本极高。

• 需求爆炸：随着物联网（IoT）、自动驾驶和5G/6G 的发展，大家都在抢夺好用的“车道”，频谱变得日益拥挤。

• 无线电规则（Radio Regulations）：这是一份具有国际法律效力的条约，规定了谁能用什么频率。

• 全球三区划分：为了方便管理，ITU 将全球划分为三个区域：

• 第一区（Region 1）：欧洲、非洲、中东、中亚。

• 第二区（Region 2）：美洲、格陵兰。

• 第三区（Region 3）：亚洲（含中国）、大洋洲。

1. 民用（商用）：*主要分配给移动运营商（移动、联通、电信等）。 通常通过拍卖（政府卖出使用权）或行政指配。

2. 军用/政府专用：*用于国防、雷达、军事通信、卫星遥测。 这些频段通常是高度保密的，民用设备严禁占用，以防止干扰国家安全。

3. 专用/公益性：*航空与水上：飞机、轮船的应急通信频率。
   a、科学研究：射电天文学，专门划出一块“安静”的频段用来听宇宙的声音。
   b、免许可频段（ISM）：如2.4GHz 和5GHz。WiFi、蓝牙、微波炉都在这里“混战”，无需向政府申请执照，但设备功率受到严格限制。

• GPS（美国）：*L1：1575.42MHz（民用最常用）

• L2：1227.60MHz

• L5：1176.45MHz（新一代高精度信号）

• 北斗（中国）：

• *B1：1561.098MHz /1575.42MHz

• B2：1207.14MHz /1176.45MHz

• B3：1268.52MHz（军用/高精度专用）

• 蓝牙：固守2.4GHz，通过“跳频技术”避开干扰。

• Wi-Fi：*2.4GHz：覆盖广，但由于微波炉、蓝牙都在这，非常拥挤。

• 5GHz：速度快，干扰少，但穿墙能力弱。

• 6GHz(Wi-Fi 6E/7）：刚开辟的新车道，极速且纯净。

• AM（调幅）：526.5--1606.5kHz。波长数百米，能绕过大山，甚至通过电离层反射传到千里之外。

• FM（调频）： 87--108MHz。音质好，但传播距离有限，通常只能覆盖一个城市。

• 公众对讲机（民用免证）： 中国规定在 409.75--409.9875MHz（共 20 个频道），功率限 0.5W。

• 业余无线电（需执照）：俗称“火腿”（Ham）。常用频段有 144--148MHz (VHF) 和 430--440MHz (UHF)。

• 专业/警用（专用）： 中国警用数字集群（PDT/TETRA）通常在 350--370MHz 频段，这是普通民用设备严禁使用的“红区”。

• 4G 信号像大喇叭，一个基站能覆盖方圆数公里；

• 5G（尤其是中高频段）信号更像手电筒，遇到墙壁、玻璃甚至茂密的树叶都会剧烈衰减。为了保证到处都有信号，运营商不得不建设大量的“小微基站”来填补缝隙。

• 规律意味着无信息：一个完美的、永恒不变的电磁波（正弦波）在信息论中是“零信息”的。

• 变化才是信息：只有当波形发生改变（比如突然变快、变高或错位）时，它才承载了意义。就像敲电报，必须有“长”和“短”的变化，才能组成字母。

• 载波（Carrier Wave）：那台高频振荡的“载重货车”。它的频率很高，能跑得很远，天线也容易接收，但它本身不带货。

• 信息/基带信号（Information）：你的声音、图片或0/1代码。它们频率很低（比如人声只有几千赫兹），没法直接发射到远方。

• 原理：让载波的幅度（高矮）随着声音信号的变化而变化。

• 特点：技术最简单，收音机便宜。但外界任何电磁干扰（如雷电、马达火花）都会改变波的幅度，所以 AM 广播总是有“滋滋”的杂音。

• 原理：载波的高度不变，但波的频率（疏密程度）随信号变化。

• 特点：抗干扰强，因为干扰很难精准地改变波的频率。音质好，是高保真音乐的首选。

• 应用：你的手机5G、WiFi 全靠它。

• 原理：它同时改变波的幅度和相位（波的起始位置）。这就像在一辆货车上不仅分了上下层，还分了左右柜，一次能拉几十倍的货。

• 派对类比：

• 信号（Signal）：你朋友对你说话的声音。

• 噪声（Noise）：派对背景里的音乐声、别人的嘈杂声。

• SNR：你朋友的声音比背景声大多少。

• 公式（分贝）：SNRdB= 10•log10（P信号/P噪声）

• 强信号：就像在安静的图书馆里大喊，哪怕有人翻书（噪声），你也能听得清。

• 弱信号：信号强度已经接近底噪。此时，哪怕一点点微小的干扰（比如路过的电动车），都会让噪声瞬间盖过信号。

• 结论：当信号被淹没在噪声中，解调器就无法分辨哪些是“货物”，哪些是“垃圾”，通信就会中断（这就是为什么你离 WiFi 远了，网速会断崖式下跌）。

• 原理：每一颗卫星都载有原子钟，不断向地面广播：“我是 A 星，现在是10:00:00。000……001，我的位置在 XYZ。”

• 距离计算：你的手机收到信号后，对比本地时间，计算出差值Δt。

• 时钟不同步：卫星上有昂贵的原子钟，但你的手机里只有廉价的晶振。手机的时间是不准的。

• 解出时间：我们必须引入第4个未知数——时间偏差(Δtoffset）。因此，手机需要4个方程来同时解出x, y, z以及绝对精准的时间。

• 距离： GPS 和北斗卫星运行在约20,000公里的中高轨道（MEO）。

• 功率：卫星发射信号功率约为50W（相当于一个家用灯泡）。

• 到达地面时：经过远距离扩散，信号到达地面时的功率密度大约只有-160dBW。

• 民用（L1/B1）：结构公开，容易捕获，但容易被欺骗（Spoofing）。

• 军用（P/Y 码, M 码）：*加密：只有拥有密钥的接收机能解开，防止敌人发送虚假信号引导导弹。

• 抗干扰：军用信号通常分布在更宽的带宽上，或者功率更高，更难被噪声淹没。

• A-GPS （辅助 GPS）：手机通过移动网络预先下载卫星运行表（星历），不用自己慢慢搜。

• 基站/Wi-Fi 定位：扫描周围 Wi-Fi 的 MAC 地址或基站 ID，对照云端数据库。

• 惯性导航：利用加速度计和陀螺仪，在失去卫星信号的瞬间（如进隧道）推算你的轨迹。

1. 极低的码率（慢点说）：既然信号弱，我们就把每一个比特（0或1）拉得很长。深空探测器的传输速度可能只有每秒几个比特。

2. 纠错码（冗余说）：使用Turbo 码或 LDPC 码。发送1个比特的信息，带上10个比特的校验。即使由于噪声丢了一半，接收端也能靠数学逻辑“猜”回原意。

3. 大锅盖（听力补偿）：既然发射端弱，接收端就得强。地球上的深空监测网（DSN）使用直径达70米的天线，捕捉那些跨越数十亿公里的微弱涟漪。

• 干扰（Jamming）——“暴力压制”

• 欺骗（Spoofing）——“引狼入室”

• 区域干扰（Area/Omni Jamming）：干扰仪像路灯一样向360°发射信号。这通常用于个人防护（如反无人机背包），但缺点是会“杀敌一千自损八百”，把自己人的信号也屏蔽了。

• 定向干扰（Directional Jamming）：使用高增益天线（类似手电筒），将电磁能量精准射向某个特定目标。

• 优势：作用距离极大（可达数十公里），且不会干扰后方的友军。

1. 成本与复杂性：真正的抗干扰技术（如 CRPA 受控接收模式天线）体积巨大、极其昂贵，且需要多组天线协同工作。普通手机塞不下，也买不起。

2. 协议开放性：民用GPS/北斗信号（如L1/B1 频段）的设计初衷是免费、公开、全球通用。一旦像军用信号那样加密，民用芯片的开发门槛将变得极高，无法实现现在的普及规模。

3. 计算延迟：复杂的加密校验需要强大的算力和时间，这会显著拖慢“首次定位时间”（TTFF），影响用户体验。

4. 历史债：很多早期的无线电协议在设计时并没有预料到，如今廉价的 SDR（软件定义无线电）设备能让一个普通黑客也能轻易发射干扰信号。

• 初步表现（干扰）：信号极其微弱，手机搜不到星，导航显示“道路无数据”。

• 核心特征（欺骗）：出现了大规模的定位漂移。

• 精准打击：干扰源精准瞄准了1575.42MHz 频段（这是 GPS L1 和北斗B1C的重叠民用频段）。

• 高低有别：此次异常仅涉及民用频段，北斗的军用高精度频率完全不受干扰。这再次印证了民用信号的脆弱性。

• 干扰源定位：专家通过大数据回溯发现，虚假信号的“海拔高度”被设置在150米左右，推断干扰源可能位于建邺区的一栋高层建筑中。

• 影响范围：覆盖面积约750平方公里，影响用户超百万。

1. 重大活动安保（高概率）：当时南京正在举办高规格的国际会议（如两岸企业家峰会）。为了防范未经报备的“黑飞”无人机，安保部门可能会启用电子屏蔽设备。

2. 城市级电磁环境测试：也有专家认为这可能是一次对城市关键基础设施（如电网同步、自动驾驶、共享单车管理）在极端电磁环境下的抗压演练。

• 民用系统无防护：你的手机毫无反抗能力地接收了假信号。

• 离线地图无效：很多人以为下载了离线地图就能导航，但正如协会科普的那样：离线地图只是“书”，定位信号是“眼睛”。眼睛被蒙住了，有书也找不到路。

• 信噪比博弈：干扰源在地面近距离发射，功率远超两万公里外的卫星信号，轻松实现了“压制”。

• 卫星信号：跨越2万公里到达地面，信号强度甚至低于环境背景噪声。它之所以能工作，全靠精密的算法从“雪花”中提炼。

• 手机基站：就在你头顶的楼顶上。一个地面干扰器如果要压死基站信号，它需要的功率可能比压死卫星信号大出数万倍。

• 结果：干扰器可以轻松做一个“遮阳伞”挡住微弱的阳光（卫星），但很难挡住面前巨大的探照灯（基站）。

• 窄带干扰：干扰器通常只发射针对 GPS/北斗民用频段（1.5GHz 附近）的噪声。

• 井水不犯河水：手机上网使用的频率（如中国的2.6GHz 或3.5GHz）距离导航频段非常远。就像我在干扰1频道的电视，你依然可以看10频道的节目。

• 结论：只要干扰源没有开启“全频段暴力压制”，手机上网功能就不会受到物理层面的影响。

• 手机上网是“有来有回”：手机和基站之间有复杂的控制协议。如果某个数据包因为干扰丢了，手机会立刻告诉基站：“没听清，重发一次！”或者基站会说：“这个频道有干扰，我们跳到另一个频道说。”这种动态调整能力极强。

• 导航系统是“单向广播”：卫星就像一个在2万公里外喊话的广播站，它不知道你听没听到，也无法为你重发。一旦干扰波盖过了卫星波，接收机解不出时间戳，定位瞬间就会崩溃或产生偏差。

• 基站定位：手机通过周围几个基站的位置，利用三角测量法给你一个大约几百米的定位范围。

• Wi-Fi 辅助：扫描周围 Wi-Fi 信号的强度。

• 结局：这种辅助定位能让你在地图上看到一个圆圈，但它的精度不足以支持车辆导航，更无法防止“生成式欺骗”导致的定位漂移。

1. 越是先进、精密的系统（如 GNSS），往往越脆弱。

2. 城市运行对无线电环境的依赖已经深入骨髓。 如果未来发生全频段压制，不仅导航会死，手机、支付、甚至无人机物流都会陷入瘫痪。

• 金融系统：高频交易需要纳秒级的同步。如果时间戳错乱，数万亿元的交易顺序会失效，导致市场崩溃。

• 电力网络：电网需要精准同步相位，否则发电机组之间会产生相位差，轻则烧毁设备，重则导致大面积停电。

• 通信基站：5G基站需要严格的时间同步来管理数据包。如果失去授时，基站之间的切换会断开，甚至整个区域的网络会因频率偏移而无法使用。

• 失去定位（Positioning Loss）：“我不知道我在地球上的哪个坐标。”（GPS 挂了）。

• 失去方向（Orientation Loss）：“我不知道哪边是北。” 即使卫星被屏蔽，高级设备依然能“感知方向”。 比如高端无人机和导弹配备有惯性导航系统（INS），利用陀螺仪和加速度计，在不接收任何外界信号的情况下，通过积分推算出自己的位移。但 INS 会随时间产生累计误差，所以它只能是“暂时的备份”。

1. 电子对抗的敏感性：无线电干扰是现代战争的预演。公布干扰源的详细参数、影响范围，等于向潜在对手暴露了城市电磁防御的弱点和底牌。

2. 溯源的复杂性：确认是“信号源故障”、“大气层异常”还是“恶意欺骗”需要极大量的原始数据分析，难以在短时间内给出结论。

3. 防止模仿：制造简易 GPS 干扰器的技术门槛很低。过度渲染此类事件可能会诱发不法分子尝试通过干扰信号来实施敲诈或破坏。

• 原理：利用地面基站密集的特点，通过测量信号到达不同基站的时间差（ToF）和角度（AoA）。

• 优势：信号功率比卫星强数百万倍，且在室内、隧道也能工作，精度可达厘米级。

• 原理：利用量子冷原子技术测量地球各处细微的重力差。地球每一寸土地的重力场都是独一无二的，就像一张“重力地图”。

• 优势：这种传感器不接收也不发射任何无线电信号，完全无法被干扰或欺骗。它是潜艇和隐身飞机未来的终极导航手段。

• 原理：像人类看路一样，通过摄像头和雷达识别环境中的特征点（如一棵树、一栋楼）。

• 应用：现在的自动驾驶汽车和室内扫地机器人主要依赖这种技术，即使进入信号真空区，只要“眼睛”看得见，它就不会走丢。
